产品详细说明:
此系列包括:ZDZ80,ZDZ100,ZDZ125,ZDZ160,ZDZ200,ZDZ250,ZDZ280,ZDZ315,ZDZ355,ZDZ400,ZDZ450,ZDZ500,ZDZ560
一、概述
硬齿面减速器主要包括平行轴系列和垂直轴系列,平行轴减速器是按标准(GBl9004—88))生产,产品经优化设计,具有国际八十年代先进水平,它主要包括ZDY(单级)、ZLY(两级)、ZSY(三级)和ZFY(四级)四大系列,垂直轴减速器是按标准(JB/T9002—1999)生产,用于输入轴与输出轴呈垂直方向布置的传动装置,它主要包括DBY、DCY和DFY三大系列。
1.性能特点
(1)中心距,公称传动比等主要参数均经优化设计,主要零、部件互换性好。
(2)齿轮均采用优质合金钢经渗碳、淬火、而成,齿面硬度达HRC54—62.
(3)体积小、重量轻、精度高、承载能力大、效率高,寿命长,可靠性高、传动平稳、噪音低。
(4)一般采用油池润,自然冷却,当热功率不能满足时,可采用循环油润滑或风扇,冷却盘管冷却。
2、应用范围
(1)输入转速一般n、≤1500r/min
(2)齿轮传动圆周速度不大于20米/秒。
(3)工作环境—40~50℃,女口果低于0℃,启动前润滑油应预热至0℃以上,本减速器可用于正反两个方向运转。
(4)可广泛用于冶金、矿山、化工、建材、起重、运输、纺织、造纸、仪器、塑料、橡胶、工程机械、能源等工业部门。

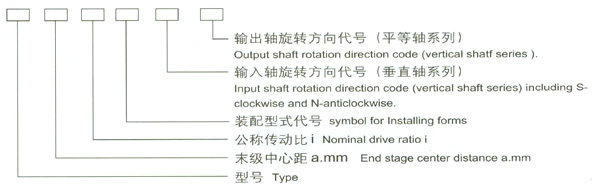

3、标记示例
二、 选用方法
1、已知参数和条件
原动机名称,功率P1= kW 转速n1=r/min
工作机名称.功率P2= kW 转速n2=r/min
要求的传动比i=n1/n2
每天工作小时数 h,每小时启动次数 次,每小时运转周期 %,
负荷特点(平稳、冲击、严重冲击),可靠度要求(一般、较高、高)
2、按额定功率选择规格型号
平等轴系列齿轮箱的公称输入功率PA(表9—20)按载荷平稳,每天工作时间小于或等于10h,每小时启动不超过5次,允许启动转矩为工作转矩的2倍,单向运转,单对齿轮的接触强度安全系数约为1,失效率概率小于或等于1%等条件计算确定的。齿轮箱双向运转时,需视情况将PN乘上0.8—1.0的系数,当反向载荷大,换向频繁、选用的可靠度系数KR较低时,系数取较小值,反之取较大值。
所选齿轮箱的额定功率必须满足:Pc=P2KAKsKR≤PA
式中:
Pc=计算功率
P2=工作机功率

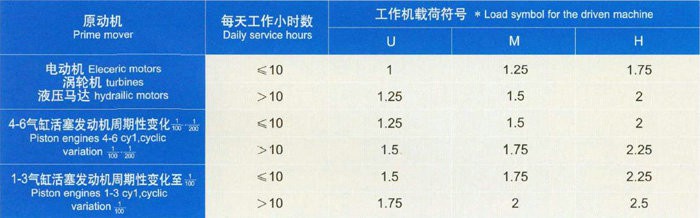

KA—使用系数,见表1

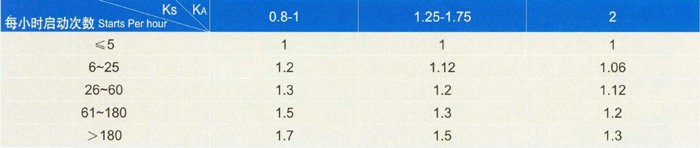

Ks—启动系数,见表2
KR—可靠度系数,见表3
3、按许用热功率校核
平等轴系列齿轮箱的许用热功率P,适用于环境温度20℃,每小时100%连续运转和功率利用率(P2/p1·100%)为100%的情况.条件不同进,须进行修正。
所选齿轮箱应满足:Pct=P2KtKwKP≤PT

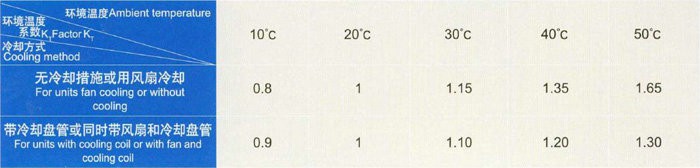

式中 Pct—计算热功率 KT—环境温度系数,见表4
Kw—运转周期系数,见表5

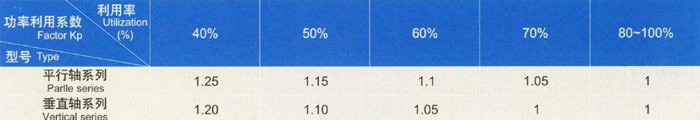

KP—功率利用系数,见表6
4、 校核、 轴伸部位承受的径向载荷
齿轮箱的输入轴和输出轴中间部位承受的径向载荷F1r应低于表7的数值。

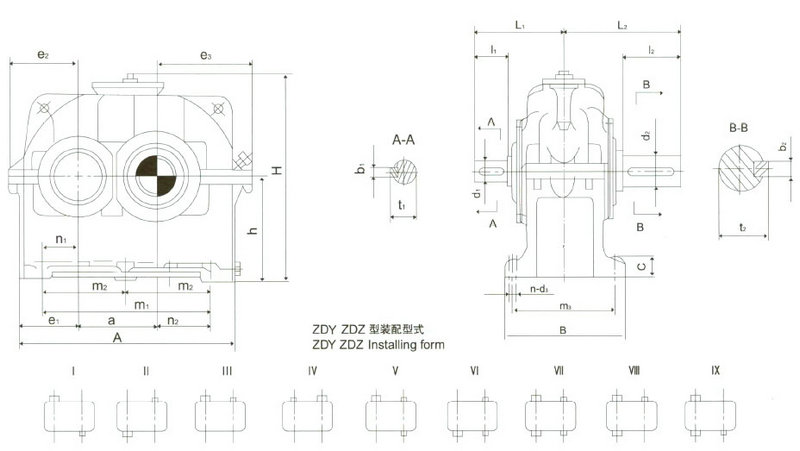

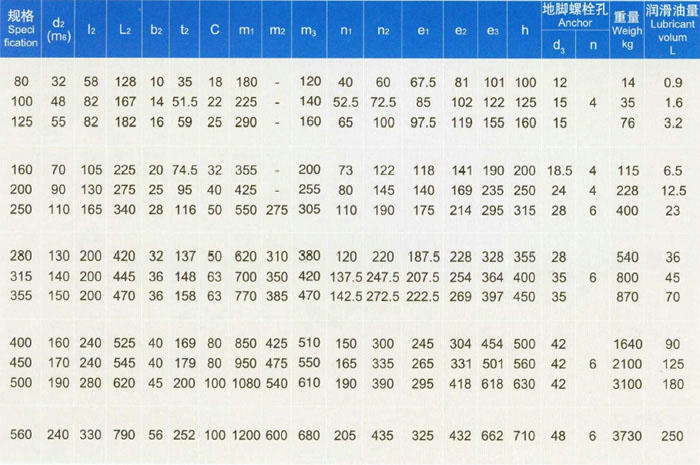

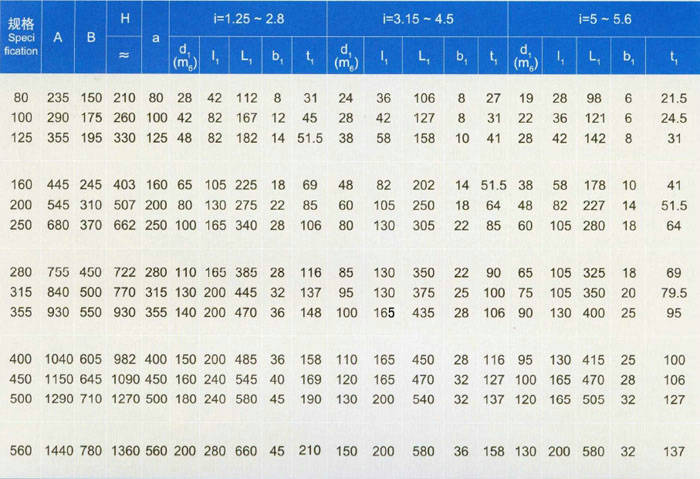

三、ZDZ减速器的装配型式及外形尺寸见图1,表21
订货须知
1.订购圆锥圆柱齿轮减速器时,请务必按规定填写型号,规格(即名义中心距),公传动比,装配型式和输入轴旋转方向等标记。
2.除已有图的常用规格外,选用其它规格时应与本厂商定。
3.DBYK,DCYK型(空心轴式)选用时应与本厂商定。
4.各种型号减速器均无附加冷却装置,如热功率校核后,需要附加冷却装置时,应与本厂设计部门联系
