此系列包括:NGW-QJ42,NGW-QJ52,NGW-QJ62,NGW-QJ72,NGW-QJ82,NGW-QJ92

1  概述
NGW—QJ型行星齿轮减速器是在参照NGW型行星齿轮减速器的基础上设计咸的一种专用减速器。它不仅保留了原NGW标准(J81799-76)的主要优点，而且适用于安装在与水平线倾斜的状态下直接传递径向负荷的场合。该减速器主要用在水泥机械球磨机的主传动减速装置上，也可用作其它相类似的传动装置。

该减速器有如下优点：

(1)该减速器具有体积小、重量轻。承载能力高、使用寿命长．运转平稳。低噪音等优点．而且输入输出轴端均能承受较大的径向负荷；

(2)工作环境温度：一40—45℃；

(3)输入转速：≤1500r／min

(4)传动效率：η=0.94—0.96；

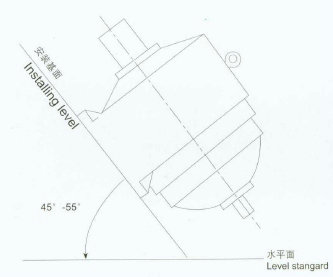

(5)工作倾斜角度：45°—55°(如图3—27所示)；

(6)可正反运转；

(7)寿命：不低于35000、40000h：

(8)工况：连续型；

 (9)润滑：备有自身循环润滑系统。

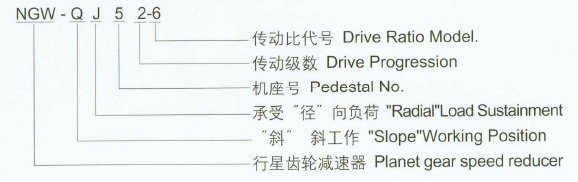

2.型号意义

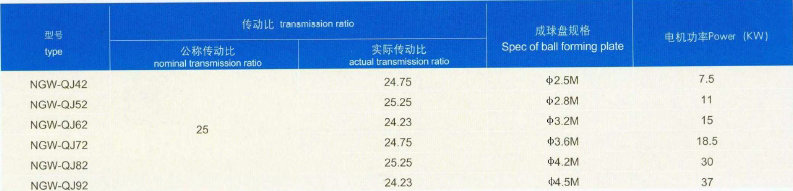

3．技术参数及承载能力

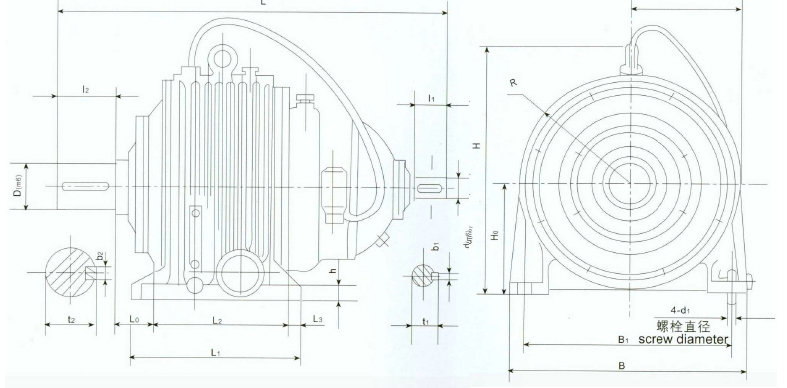

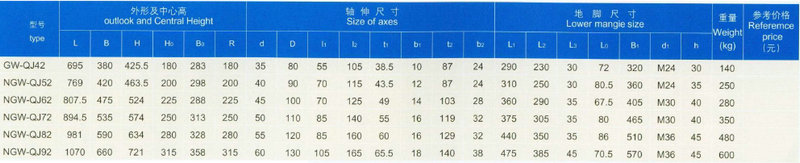

4.外形和安装尺寸

(二)选用方法
选用NGW-S型行星减速器时，应根据使用条件按下式计算：

NX=NS1K1KW  或MX=MSK1K2

式中in which Nx---选用输入功率

             Ns---实际输入功率

             Mx---选用输出扭矩

             Ms----实际输出扭矩

             K1----使用系数

             K2-----与润滑条件有关的系数.当减速器条件循环润滑时K2=1,当减速器采用油滑时K2推荐值见下表

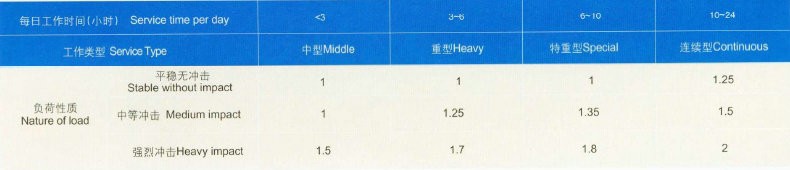

使用系数K1

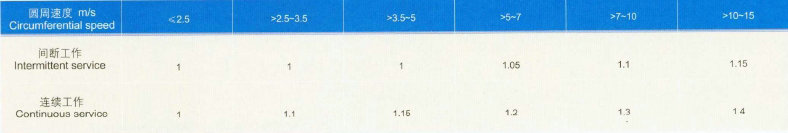

采用油滑池润滑时的系数K2
