中硬齿面减速机QJB系列

简介—— 产品详细说明: 此系列包括:QJRS-D140,QJRS-D170,QJRS-D200,QJRS-D236,QJRS-D280,QJRS-D335,QJRS-D400,QJRS-D450,Q

联系电话:137-7578-0451137-7578-0451

详情内容/ Content details

手机扫一扫

产品详细说明:

此系列包括:QJRS-D140,QJRS-D170,QJRS-D200,QJRS-D236,QJRS-D280,QJRS-D335,QJRS-D400,QJRS-D450,QJRS-D500,QJRS-D560,QJRS-D630,QJRS-D710,QJRS-D800,QJRS-D900,QJRS-D1000

一、 概述

QJ系列减速机适用于起重机各运行机构,也广泛用于运输,冶金,矿山,化工,轻工等各种机械设备的傅动机构中.

二、 特点

1 减速比范围宽,公称速比10-200;

2 接写傅动效率高,二级高达96%,三级高达94%;

3 运转平稳,噪音低;

4 由于采用42CrMo,35CrMo经锻造调质处理,分别制作齿轮轴和齿轮,所以使用寿命长.承载能力高;   5 易于拆检,易于安装.

三、 适用条件

1 齿轮圆周速度不大于16m/s

2 高速轴转速不大于1000r/min;

3工作环境温度为-40-45C

4 可正反两方向运转.

四、 型号及速比

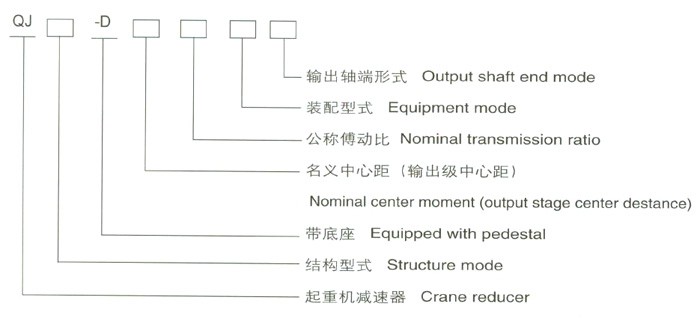

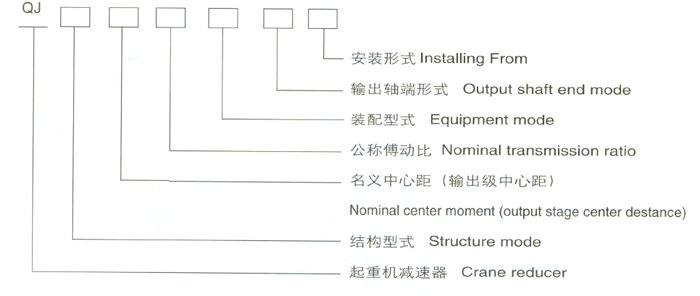

五、 标记


标记示例:起重机减速器三级传动,名义中心距a1=560mm公称傅动比50, 装配型式第III种,输出轴为齿轮轴端,卧式安装则标记为:减速器QJS560-50-III-cw.


标记示例:起重机减速器二级传动,名义中心距a1=560mm公称传动比20,装配型式第VI种,轴端形式为P型,则标记为:减速器QJR-D560-20-VIP

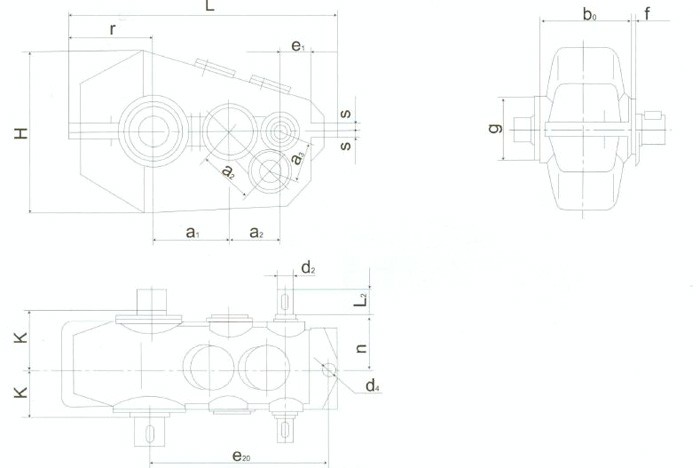

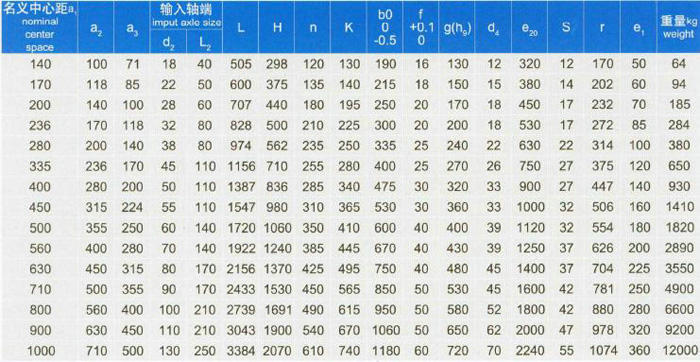

六、 减速器外形及尺寸表 QJRS-D(QJD-D)减速器外形及尺寸表

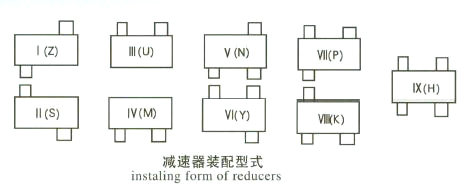

七、 装配型式及安装型式

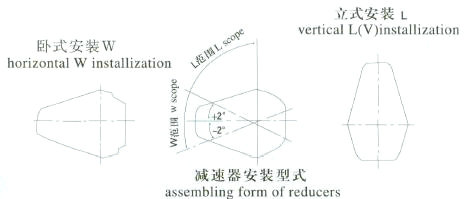

QJR,QJS,QJRS型安装形式:卧式W或立式L(V)在偏转角+(-)a范围内,为立式安装.


注:a角的度数与传动比有关,当减速器倾a度时,应保证使中间级大齿轮沾油1-2个齿高深度

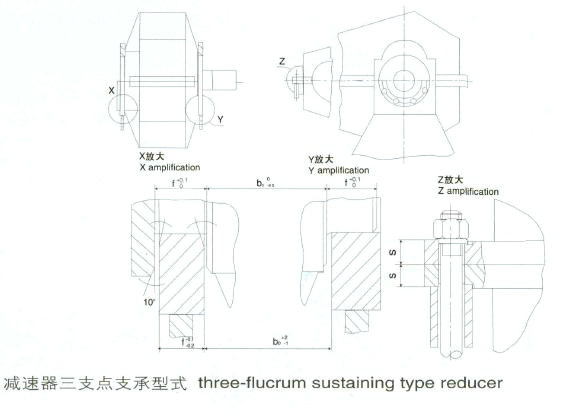

QJR,QJS,QJRS型为三支点支撑型式

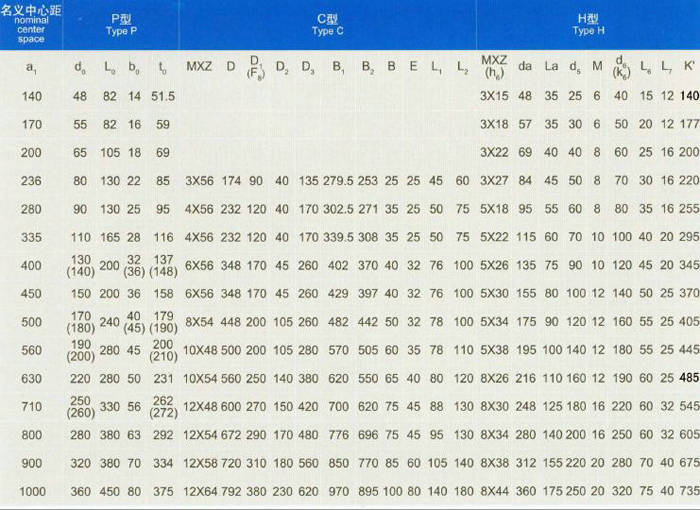

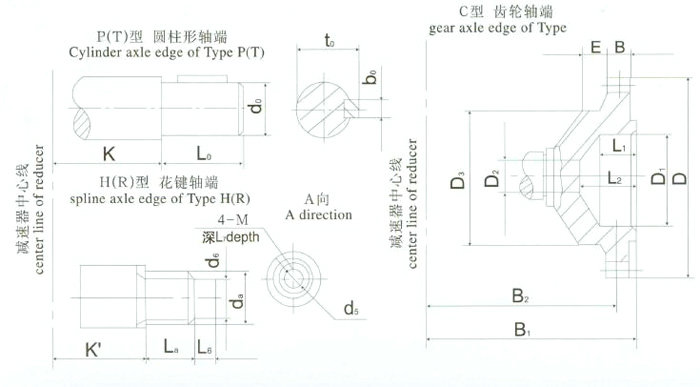

八、 输出轴端型式及尺寸表(QJR-D,QJS-D,QJRS-D)


本文链接:http://www.txjsjc88.com/content/?96.html

相关标签:中硬齿面减速机
